路灯配电箱是城市照明系统的核心配电设备，主要用于对路灯电路进行电力分配、控制、保护和管理。

• 其核心用途包括

电力分配：将主电源分配至多路灯回路，确保各路灯正常供电。

智能控制：通过定时器、光控或远程系统实现路灯的自动开关。

安全防护：提供过载、短路、漏电等保护，保障电路和人员安全。

节能管理：支持分时调光、节能模式等功能，降低能耗。

• 核心功能

电力分配与控制

分配电力至不同路灯回路，支持多路独立控制。

通过接触器或继电器实现通断操作。

电路保护

断路器、熔断器防止过载或短路故障。

漏电保护装置（RCD）避免触电风险。

智能控制

集成智能模块（如PLC、物联网控制器）实现远程监控、定时开关或光敏感应。

支持手动/自动模式切换。

状态监测

电压、电流表监测电路参数，部分配备故障报警功能（如声光报警、APP推送）。

• 主要组成部件

• 结构部分

箱体：不锈钢、镀锌钢板或工程塑料材质，具备IP65以上防护等级。

安装支架：固定箱体，适应杆装或壁挂。

• 电气部分

主开关：总断路器（如63A/100A）。

分路开关：微型断路器（MCB）控制各路灯回路。

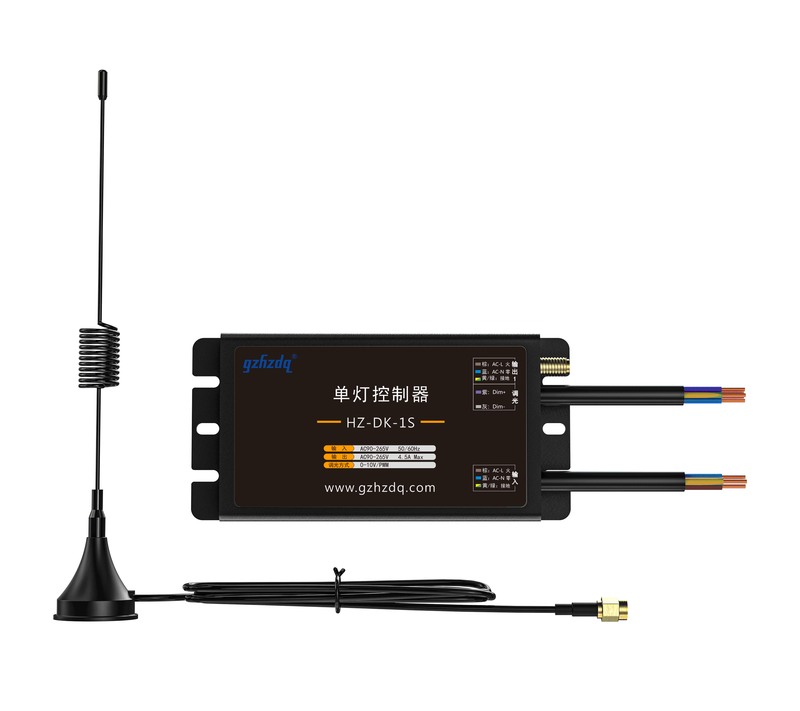

控制模块：时控开关、光控传感器或智能控制器。

保护装置：浪涌保护器（SPD）、避雷器、熔断器。

监测仪表：电压表、电流表、电能表。

• 辅助设备

接线端子排、接地装置、散热风扇（高温环境）。

• 制作流程

• 设计阶段

根据路灯负载功率、回路数量、控制方式定制方案。

选型关键部件（如断路器容量、线缆规格）。

• 组装工艺

安装导轨固定电气元件，规范布线（强弱电分离）。

标注清晰回路编号、警示标识。

• 测试验收

耐压测试（2500V/1min）、绝缘电阻测试（≥10MΩ）。

模拟过载、短路测试保护装置动作可靠性。

• 安装规范

• 选址要求

避免低洼积水区域，靠近路灯负荷中心以减少线损。

箱体底部距地面≥1.5米（防潮防撞）。

安装步骤

固定箱体并接地（接地电阻≤4Ω）。

接入电源电缆（主进线）和路灯出线，压接端子确保牢固。

调试控制模块，设定开关时间或联动参数。

• 安全事项

断电操作，验电确认无残留电压。

进出线孔封堵（防火泥或密封圈），防止虫鼠侵入。

• 维护与维修

• 日常维护

每月检查：清洁箱体灰尘，紧固松动接线。

雨季前测试漏电保护功能，检查密封胶条老化情况。

• 常见故障处理

断路器跳闸：排查短路或过载（如线路进水、灯具损坏）。

控制失效：检查时控模块电池、光控探头遮挡或通信故障。

漏电报警：使用兆欧表检测线路绝缘（重点查接头、灯杆内线路）。

• 维修流程

断电挂牌→故障诊断→更换损坏部件（如熔断器、接触器触点）→功能复测。

• 售后服务

• 保修政策

整机1-3年质保（核心部件如控制器、SPD单独延保）。

• 技术支持

远程指导故障排查，48小时内现场响应（城市区域）。

• 升级服务

软件系统更新（如智能控制器固件）、硬件扩容（新增回路）。
